FFU線路安裝指導(細節要求)

作者：admin 來源：廣州梓凈凈化設備有限公司發布時間：2021-03-16 03:32:41 瀏覽量：5345

FFU線路安裝指導(細節要求),FFU系統安裝調試細節指導，細節要求分強電和弱電兩方面:

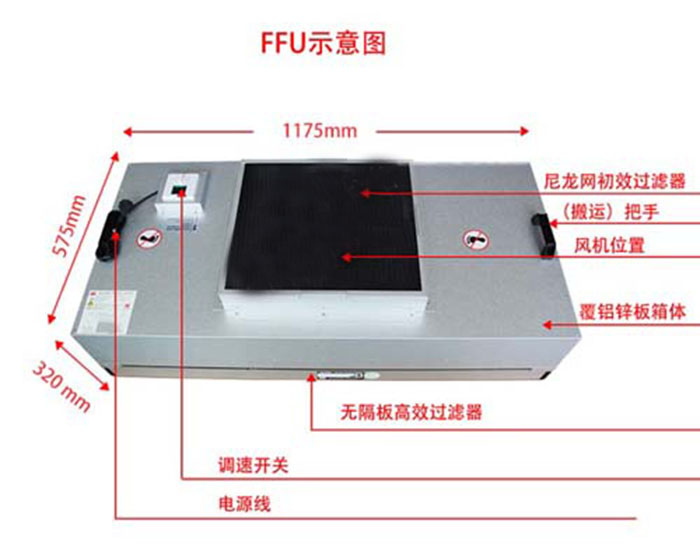

一、強電方面FFU電氣連接接口：

每臺FFU的強電連接，在以上，紅色，黃色，藍色電源線分別為單相220V交流電源的火線，地線，零線。

步驟1～3為輸入電源，步驟4～6為輸出電源，輸出電源用于連接到下一臺FFU，作為下一臺FFU的輸入電源。通過這樣的串接，可以將數臺FFU的電源連接在一起。每臺FFU的最大電流為1.5A，建議每一串電源線串接10臺FFU，最后，第一臺FFU可以選用16A的插頭和插座接入強電橋架。

二、弱電方面：

FFU之間用網絡線連接。

網絡線要求AMP六類或超六類屏蔽網線，水晶頭為AMP屏蔽水晶頭。

網絡線的壓制順序由左到右為，桔白，桔，藍白，藍，綠白，綠，褐白，褐。

壓制網線時請注意要將網線中的鋁薄與水晶頭的金屬部分充分接觸，以達到屏蔽效果。

網線壓制完畢后可以進行FFU的網絡連接。

在FFU的電氣連接圖中有兩個網絡接口，分別為NET1，NET2，都可以用于FFU的互相連接，不分輸入和輸出。將壓制好的網線直接插入接口中即可。

?

單個FFU的編號為Gxxx－Fxx,其中“G”代表該FFU所屬的組，“F”代表該FFU在所屬組中的編號，如“G147－F31”代表該臺FFU是第147組的第31臺。FFU的連接以組為單位，每組的數量最大不超過31臺

（可以少于31臺），網絡線從該組的第一臺通過兩個NET接口逐個連接到最后一臺。然后將第一臺FFU通過一根較長的網絡線連接到控制室的網關上，即可完成一個組的連接。

三、安裝過程中的注意事項

1、每個組必須是單獨的一路網絡線，組和組之間不能夠混接，每組的最后一臺FFU不能連接到其他組中。

2、強電連接為了連接牢固，需要選用單芯1.5平方毫米的銅線。
